GD32 MCU高效控制方案 多维赋能家电全场景变频驱动

当前，国内家电行业正处于智能化与能效升级的关键转型期，随着新国标能效标准的深化落地与全屋智能互联需求的爆发，传统家电控制技术正面临从单一功能驱动向全场景智能协同的迭代挑战。在这一技术跃迁进程中，MCU作为变频驱动系统的核心控制枢纽，正以其算力升级与算法创新能力，成为破解家电能效优化、精准控制与场景联动等技术痛点的核心引擎。

从变频空调的精准控温到智能家电的自主决策，MCU 通过集成化硬件设计与智能化控制算法的深度融合，正推动家电行业从硬件功能竞争向系统化竞争演进，成为驱动国内家电技术升级与全球竞争力提升的底层技术支柱。

从功能控制到智能互联

起源于20世纪80年代空调领域的家电变频驱动技术，正以功率半导体与控制算法的持续突破，重构家居场景的舒适体验范式。这项最初服务于空调精准控温的技术，如今已通过变频油烟机、冰箱、洗衣机等产品的迭代升级，勾勒出从单一功能实现到全场景智联的技术进化路径。

在厨房场景中，搭载直流变频技术的油烟机通过传感器实时监测油烟浓度，实现电机转速的无级调节：爆炒工况下电机功率瞬间跃升以应对峰值负荷，慢炖模式时自动降低能耗，确保吸排效率与能效的动态平衡。冰箱领域的矢量变频技术以精准控温为核心，速冻模式下高效制冷锁鲜，日常存储时以超低频运行维持恒温环境，为食材构建稳定的保鲜生态。洗护场景中，直驱变频洗衣机通过识别衣物重量与面料特性，在宽转速区间内实施智能调节：羊毛织物采用低转速轻柔洗护，厚重衣物则以高速运转强化去污能力，实现精细化洗涤。

作为变频技术的核心枢纽，MCU承担着实时处理多元信号、生成电机控制策略的关键任务。随着家电变频驱动方案向国产化、智能化、小型化、低成本及高效节能方向发展，MCU通过集成远程监控、故障诊断等功能模块，推动家电从传统功能设备向具备学习能力的智能终端进化。面对差异化竞争，以兆易创新为代表的MCU厂商通过提供定制化解决方案，助力企业从硬件性能比拼转向“硬件+算法+智能化”的综合竞争力构建，重塑产业竞争格局。

冰箱、洗衣机、油烟机，全场景变频驱动技术突破

在家电变频技术向多场景渗透的进程中，兆易创新联合奥库科技推出的基于GD32E235系列MCU构建的驱动解决方案，以专业化定制能力破解不同家电的技术痛点。该系列芯片采用Arm® Cortex®-M23内核，依托72MHz高速运算能力与12bit高精度ADC采样系统，为冰箱、洗衣机、油烟机等场景提供从底层驱动到上层应用的全链路技术支持。

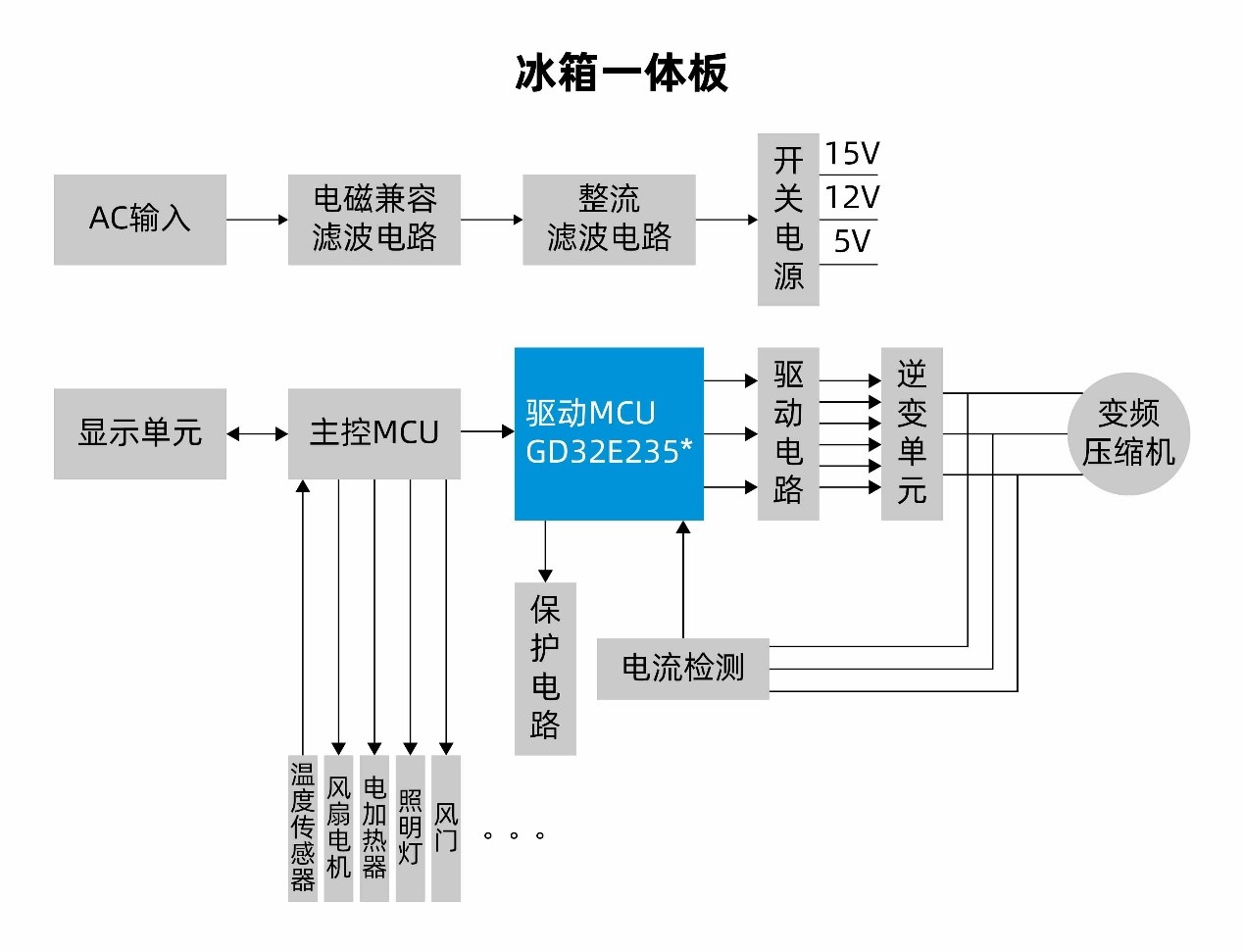

基于GD32E235系列MCU的冰箱一体板应用框图

针对冰箱柜控制中转速精度、低噪节能与宽电压兼容的需求，兆易创新方案采用单电阻采样结合 FOC（磁场定向控制）正弦波控制技术，可在110/220Vac双电压输入下实现±10RPM 的转速精度，解决背压启动与平衡压启动的稳定性难题。其双宽变频技术在实现精准控温的同时，将运行噪声控制在行业先进水平，且完全符合新国标谐波Class D要求。方案提供二合一控制板（驱动与主控集成）、三合一评估板（集成照明控制）及冰柜一体评估板，支持多路温度传感器实时监测与多风门联动控制，配合过压、欠压、过流、堵转等多重保护机制，适配不同容积的冰箱/ 冰柜稳定运行。

面对洗衣机低速大扭矩、精准称重、不平衡检测、快速启停等技术挑战，兆易创新与晶哲科技联合推出的基于GD32E235的解决方案采用双电阻采样与死区补偿技术，在波轮/滚筒洗衣机中实现0.5kg精度称重与 50g精度不平衡检测（OOB），通过对角偏心（DOOB）动态保护算法防止脱水过程中的负载偏移。方案支持SVPWM过调制技术提升母线电压利用率，结合弱磁控制实现BLDC电机最高20000rpm的转速控制，同时满足 IEC60730软件Class B认证要求。评估板集成高压Buck电源与IPM驱动模块，通过6路带死区PWM信号实现电机快速启停与回馈制动，适配12kg以下容量洗衣机的BLDC、DD或DDM直驱电机需求。

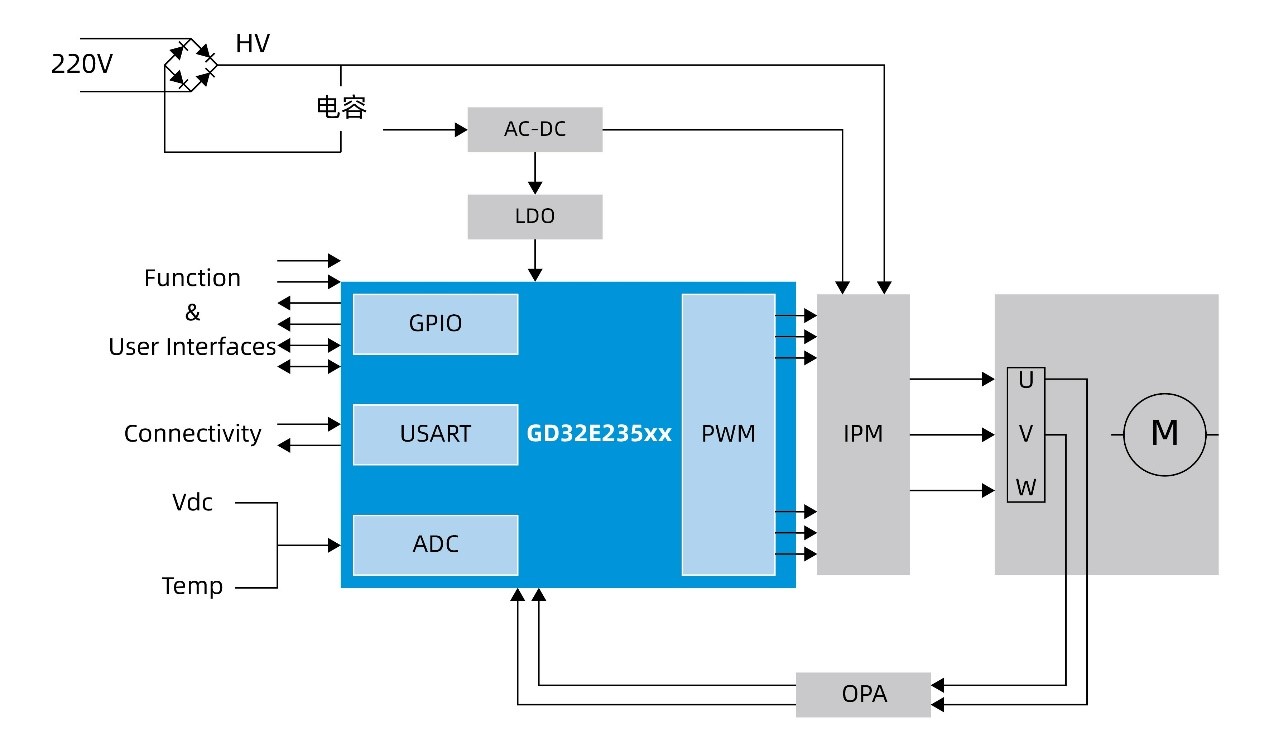

基于GD32E235系列MCU的洗衣机变频驱动应用框图

针对油烟机恒功率、高静压与顺逆风启动的特殊要求，兆易创新与奥库科技联合推出的GD32E235驱动方案采用全自主FOC 控制算法，通过双电阻采样降低电磁噪音，配合1s快速启动技术实现油烟浓度突变时的即时响应。方案支持恒转矩与恒功率控制逻辑切换，在3000rpm以下转速区间保持风机静压稳定，同时通过EMI余量≥10dB的硬件设计满足电磁兼容要求。该方案的评估板集成推杆电机、水泵与照明接口，提供12V直流驱动能力，可实现油烟机风门调节与清洗功能联动，适配400W以下功率的永磁同步电机。

基于GD32E235系列MCU的油烟机变频驱动方案应用框图

依托兆易创新与生态合作方在变频技术领域的持续研发投入，GD32E235系列MCU 驱动方案已实现国内头部家电厂商的规模化应用。这些方案通过与行业龙头的深度协同，在冰箱精准控温、洗衣机智能洗护等场景中完成多轮技术验证与迭代，以国产化硬核实力推动家电变频方案的产业化落地。

从硬件到生态的全维度创新

兆易创新的MCU方案为什么能成为驱动国内家电智能化升级的关键支撑？答案就是其以多维技术优势构建核心竞争力，以强劲算力突破传统控制瓶颈，为矢量控制、模糊逻辑等复杂变频算法提供高效运算支撑，实时处理电机状态数据并动态优化控制策略，解决多场景下控制精度与效率的平衡难题。

硬件层面，兆易创新的MCU内置专用计算单元简化复杂算法的实现难度，加速底层驱动开发。作为国产化替代方案，其严格遵循国际主流开发标准，支持通用工具链并高度兼容进口平台硬件设计，大幅降低企业技术切换成本与供应链风险。

生态体系构建层面，从集成开发环境到标准化软件库，再到全周期技术支持，开发者可直接调用成熟的变频控制算法模块，缩短产品研发周期。作为国产芯片代表，其在保持高性能的同时具备成本优势，配合动态功耗管理技术，通过多种省电模式满足严苛能效标准，助力整机厂商实现节能与成本控制的平衡。

在可靠性设计上，兆易创新的芯片历经严苛环境测试，可在复杂工况下稳定运行，为变频系统提供长期可靠保障。这些优势的技术合力，使兆易创新的MCU不仅满足变频驱动的基础控制需求，更以本土创新、生态赋能与成本优化的全维度突破，成为串联性能提升、研发加速与可靠性保障的核心枢纽。

展望未来，随着家居智能化需求的深化，变频驱动方案将进一步聚焦算力与主频的性能提升，融合AI算法与边缘计算能力，实现电机控制策略的自主学习与优化。同时，硬件集成度与功能融合度将持续提高，MCU有望集成更多传感器接口与通信协议，推动变频家电向“全屋智能互联”方向演进，为用户带来更高效、更智能、更节能的家居体验。

欲了解兆易创新更多家电变频方案的详情，请咨询:Solution_GD@gigadevice.com
